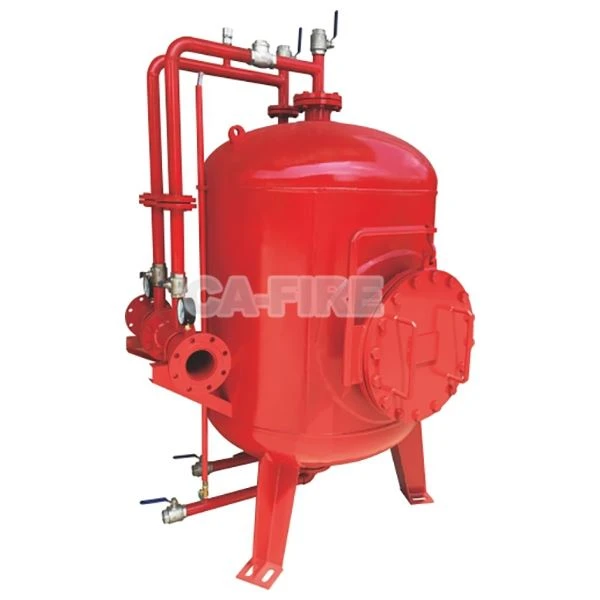

Vertikāla putu spiediena proporcijas urīnpūšļa tvertne





1. Produkta nosaukums un novietojums



Pilns vārds: CA-Fire PHYM Series CCC-Sertificētas vertikālās putu ugunsdzēsības tvertnes (misiņa komponenti, spiedienu proporcionāla urīnpūšļa struktūra, DN80-DN250)

Saīsinājums: CA-Fire PHYM vertikālā putu pūšļa tvertne

Pamata pozicionēšana: A fiksēta-uzstādīšana, vertikāla-strukturēta putuplasta koncentrāta uzglabāšanas un proporcijas vienība-galvenā atšķirība no mūsu iepriekšējām PY4/PY8 horizontālajām mobilajām putu sistēmām (ratiņos-uzmontētas, pārnēsājamas). Tajā ir integrēta vertikāla urīnpūšļa tvertne (ilgtermiņa -putu uzglabāšanai) un spiediena sadales mehānisms, kas paredzēts tikai gadījumiem, kad nepieciešama pastāvīga putu padeve (piemēram, lielas naftas noliktavas, ķīmiskās rūpnīcas fiksētās zonas), kur telpa ir ierobežota un augsta spiediena stabilitāte ir kritiska. Izgatavots no korozijizturīga-misiņa un augstas{11}}izturības tvertnes materiāliem, tas līdzsvaro telpas efektivitāti, augsta spiediena darbību (12,1 bar) un ilgtermiņa izturību,{15}aizpildot horizontālo mobilo sistēmu trūkumu fiksētos liela mēroga{16}}ugunsaizsardzības projektos.



2. Produkta galvenās priekšrocības (koncentrēšanās uz vertikālās struktūras diferenciāciju)



1. Vertikāls dizains, lai īpaši ietaupītu vietu (salīdzinājumā ar horizontālajām mobilajām sistēmām)

Atšķirībā no horizontālām mobilajām tvertnēm, kas aizņem lielas zemes platības (piemēram, PY8 horizontālajai tvertnei ir nepieciešama ~1,2 ㎡ grīdas platība), šī vertikālā tvertne izmanto "augstumu, nevis platumu", lai samazinātu nospiedumu:

DN200 modelim (ietilpība atbilst PY8 200 l) vertikālajai tvertnei ir nepieciešama tikai ~0,3 ㎡ grīdas platība (diametrs ≈600 mm) - par 75% mazāka zemes platība nekā horizontālajai versijai. Tas ir ļoti svarīgi kompaktām fiksētām zonām (piemēram, degvielas uzpildes staciju aprīkojuma telpām, ķīmisko rūpnīcu stūra iekārtām), kur horizontālu vietu aizņem cauruļvadi vai citas iekārtas.

Vertikālā struktūra nodrošina "sakraujamu funkcionālo izkārtojumu": cauruļvadu savienojumi un spiediena mērītāji ir uzstādīti tvertnes pusē (nevis apakšā, atšķirībā no horizontālajām tvertnēm), kas ļauj uzstādīt palīgkomponentus (piem., filtrus, pretvārstus) ap tvertni bez papildu vietas -vienkāršojot sistēmas integrāciju.

2. Vertikālā sprieguma struktūra augstākam spiedienam (12,1 bar darba spiediens)

Optimizēta vertikālai spēka sadalei, tvertne sasniedz darba spiedienu par 12,1 bar–20% augstāku nekā horizontālās mobilās sistēmas 0,6–1 MPa (6–10 bar):

Tvertnes korpuss izmanto "vertikāli cilindrisku + sabiezinātu augšējo/apakšējo" dizainu: cilindriskā struktūra vienmērīgi sadala iekšējo spiedienu (izvairās no stresa koncentrācijas horizontālajos tvertnes gala vāciņos), savukārt augšējās/apakšējās plāksnes (3 mm biezas, 20% biezākas nekā horizontālās tvertnes) iztur vertikālu spiedienu no putu koncentrāta un ūdens.

Šī augsta-spiediena iespēja ir piemērota fiksētām liela mēroga-putu sistēmām (piem., savienotām ar rūpnieciskiem ugunsdzēsības sūkņiem ar 10-12 bar jaudu), savukārt horizontālās mobilās sistēmas var noplūst vai deformēties zem šāda spiediena,{6}}paplašinot pielietojuma scenārijus augsta spiediena fiksētiem projektiem.

3. Fiksēta uzstādīšanas stabilitāte (bez mobilitātes, bez vibrācijas riska)

Atšķirībā no horizontālām mobilajām tvertnēm (ar riteņiem, kas vibrācijas ietekmē var pārvietoties), šī vertikālā tvertne ir piestiprināta pie zemes, izmantojot pastiprinātu pamatplāksni,{0}}lai novērstu pārvietošanās risku skarbos apstākļos:

Pamatplāksne ir iepriekš{0}}izurbta ar enkura skrūvju caurumiem (saderīgi ar M16-M20 izplešanās skrūvēm), nodrošinot tvertnes stabilitāti pat rūpnieciskās darbnīcas vibrācijas (piem., tuvumā esošas tehnikas) vai nelielu zemestrīču (seismiskā intensitāte, kas mazāka par vai vienāda ar 6 grādiem) laikā.

Nav nepieciešama regulāra riteņu apkope vai bremžu pārbaudes (nepieciešamas horizontālām mobilajām sistēmām), samazinot ikgadējās apkopes darba slodzi par 60%-, ideāli piemērots ilgstošai- fiksētām zonām (piemēram, attālām naftas bāzu uzglabāšanas vietām).

4. Misiņa komponentu optimizācija vertikālai šķidruma plūsmai

Lai gan gan vertikālās, gan horizontālās sistēmas izmanto misiņa komponentus, šīs vertikālās tvertnes misiņa vārsti un savienotāji ir pārveidoti vertikālai šķidruma kustībai:

Proporcionālais vārsts ir uzstādīts tvertnes apakšējā pusē (salīdzinājumā ar horizontālās sistēmas vidējo pozīciju), nodrošinot putu koncentrāta plūsmu lejup, izmantojot gravitācijas spēku,-samazinot paļaušanos uz spiedienu un samazinot berzes zudumu līdz<0.05bar (vs. horizontal system's <0.1bar). This ensures more stable proportioning ratios (3%/6% fixed) even when the tank's concentrate level is low.

Misiņa ātrās{0}}savienojuma veidgabali ir noliekti 45 grādu leņķī (salīdzinājumā ar horizontālās sistēmas 90 grādu leņķi), lai tie būtu saskaņoti ar vertikālo cauruļvadu izkārtojumu,-izvairoties no elkoņa adapteriem (kas palielina spiediena zudumu) un vienkāršojot uzstādīšanu-uz vietas.

5. Ilgtermiņa krātuves pielāgojamība- (salīdzinājumā ar mobilās sistēmas pagaidu krātuvi)

Vertikālās tvertnes pūšļi un tvertnes korpuss ir izstrādāti ilgstošai -putu koncentrāta uzglabāšanai (1–2 gadus bez nomaiņas), horizontālās mobilās sistēmas nav spējīgas (paredzētas biežai lietošanai/uzpildīšanai):

Iekšējais urīnpūslis ir izgatavots no nitrilkaučuka (salīdzinājumā ar horizontālās sistēmas butilgumiju) ar labāku eļļas izturību -piemērots ilgstošam- kontaktam ar sintētiskām putu koncentrātiem (piemēram, AR-AFFF) bez pietūkuma vai noārdīšanās.

Tvertnes ārējā virsmā ir izmantots divslāņu pretrūsas pārklājums (epoksīds + poliuretāns), kas ir izturīgs pret mitrumu un ķīmiskajiem tvaikiem (parasti fiksētās rūpniecības zonās) -kalpošanas laiks pagarinās līdz 10–12 gadiem (salīdzinājumā ar horizontālo sistēmu 8–10 gadi).



3. Detalizēti tehniskie parametri (izcelt vertikālo{1}}specifiskos datus)

Parametru kategorija	CA-Ugunsgrēka PHYM vertikālā putu tvertne	Iepriekšējā PY4/PY8 Horizontālā mobilā sistēma
Modeļa numurs	PHYM (vertikāls)	PY4/PY8 (horizontāli)
Instalācijas veids	Fiksēts (noenkurots uz zemes-)	Mobilais (rati{0}}uzmontēti ar riteņiem)
Darba spiediens	12,1 bārs	0,6–1 MPa (6–10 bar)
Nominālā diametra diapazons	DN80-DN250	Pielāgojams (nav fiksēta DN diapazona)
Nepieciešamā platība	~0,3–0,8 ㎡ (DN80-DN250)	~0,8–1,2 ㎡ (PY4/PY8)
Pamatmateriāls	Tvertnes korpuss: augstas{0}izturības tērauds; Sastāvdaļas: Misiņš	Tvertnes korpuss: oglekļa tērauds; Sastāvdaļas: Misiņš
Pūšļa materiāls	Nitrilkaučuks (ilgtermiņa-uzglabāšana)	Butilgumija (pagaidu uzglabāšana)
Izpildes laiks	30 dienas (1-1000 vienības); 30 dienas (1001-10000 vienības)	20 dienas (1-10 vienības); 60 dienas (11–100 vienības)
MOQ pielāgošana	2000 vienību (logotips/iepakojums)	6 vienības (logotips/interfeiss)



4. Piemērojamie scenāriji (vertikālo fiksēto priekšrocību izmantošana)



Lielas fiksētas naftas un gāzes iekārtas: naftas pārstrādes rūpnīcas, lielas naftas bāzes un lielapjoma benzīna uzglabāšanas termināļi-vertikālā uzstādīšana ietaupa zemes platību cauruļvadu tīkliem, un 12,1 bar spiediens atbilst rūpnieciskā ugunsdzēsības sūkņa jaudai, lai nodrošinātu lielu{2}}putu pārklājumu.

Ķīmiskās rūpnīcas fiksētās zonas: Fiksētas ķīmisko reakciju darbnīcas, šķidro izejvielu uzglabāšanas vietas-ilgtermiņa-uzglabāšana urīnpūslī ļauj izvairīties no biežas koncentrāta uzpildīšanas, un fiksētā iekārta iztur darbnīcas vibrācijas.

Automaģistrāļu apkalpošanas zonas fiksētās ugunsdzēsības sistēmas: liela mēroga-uzpildes stacijas uz automaģistrālēm (10 vai vairāk degvielas tvertnēm)-vertikālās tvertnes, kas uzstādītas aprīkojuma telpās, ietaupa vietu klientu novietošanai stāvvietā, un augsta-spiediena konstrukcija nodrošina, ka putas sasniedz visas tvertnes pa fiksētiem cauruļvadiem.

Industriālā parka centrālās putu stacijas: Centralizēta putu piegāde vairākām rūpnīcām industriālā parkā{0}}vertikālās tvertnes, kas savienotas ar vienotu cauruļvadu tīklu, nodrošina stabilas putas katras rūpnīcas fiksētajās uguns zonās (horizontālās mobilās sistēmas nevar atbalstīt liela mēroga{1}}centralizētu piegādi).



5. Bieži uzdotie jautājumi (Bieži uzdotie jautājumi) — vertikālas-īpašas bažas



Kāds ir minimālais vertikālās tvertnes uzstādīšanas augstums?DN80 (100L) modeļiem: lielāks vai vienāds ar 1,8 m (tvertnes augstums ≈1,5 m + 0.3m augšējā apkopes telpa); DN250 (500L) modeļiem: lielāks vai vienāds ar 3,2 m. Augstuma prasība ir kompromiss-, lai ietaupītu vietu,{10}}mēs piedāvājam "augstuma{11}}kontrolsarakstu", lai palīdzētu klientiem pirms pasūtīšanas pārliecināties par iespējamību vietnē.

Vai vertikālo tvertni var pārvietot pēc uzstādīšanas?Nē. Tas ir paredzēts pastāvīgai stacionārai uzstādīšanai: pamatplāksne ir noenkurota pie zemes ar izplešanās skrūvēm, un tvertnes korpuss ir piemetināts pie pamatnes (DN200+ modeļiem). Ja nepieciešama pārvietošana, ir nepieciešama profesionāla demontāža (metināto šuvju izgriešana, skrūvju noņemšana)-atšķirībā no horizontālām mobilajām sistēmām, kuras var tieši stumt.

Kā uzturēt vertikālo tvertni (piemēram, pārbaudīt urīnpūšļa stāvokli)?Tvertne ir aprīkota ar augšējo pārbaudes atveri (aizzīmogota ar misiņa vāku): ① Ik pēc 6 mēnešiem atveriet atveri, lai vizuāli pārbaudītu urīnpūšļa virsmu (nav plaisu/novecošanās); ② Izmantojiet sānu manometru, lai apstiprinātu iekšējo spiedienu (ja netiek lietots, tam jāpaliek 0,2 bāru līmenī). Apkope ir vienkāršāka nekā horizontālām sistēmām (bez riteņu/bremžu pārbaudes), taču, lai piekļūtu augšai, ir nepieciešamas kāpnes (kā opciju mēs piedāvājam salokāmu apkopes platformu).

Kāpēc pielāgošanas MOQ ir augstāks nekā horizontālajai mobilajai sistēmai (2000 pret . 6 vienībām)?Vertikālās tvertnes struktūrai (piem., tvertnes korpusa augstumam, atloka novietojumam) ir jāpielāgo veidnes pielāgošana-atšķirībā no horizontālajām sistēmām, kurām nepieciešamas tikai nelielas groza vai saskarnes izmaiņas. 2000-vienību MOQ nodrošina izmaksu efektivitāti veidņu modifikācijām; mazām -sēriju pielāgotajām vajadzībām (piemēram, 50 vienībām) mēs piedāvājam "daļēji pielāgotas" opcijas (piemēram, logotipa drukāšanu bez strukturālām izmaiņām) ar 500 vienību MOQ.
